合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 高鹽油藏下兩性/陰離子表面活性劑協(xié)同獲得油水超低界面張力的方法(三)
> 誘導期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學參數(shù)影響——結果與討論
> Wilhelmy吊板法測試溫度、鋁元素和稀土元素對鋅浴表面張力的影響
> ?工藝因素對植物纖維活性發(fā)泡材料表面張力的影響
> 誰的表面張力更大?
> 表面張力對生物反應器氣液傳質強化的影響
> 水滴附著在垂直立面(鏡子、瓷磚等)靠什么原理?
> 海洋環(huán)境表面活性物質來源及對海洋飛沫氣溶膠數(shù)濃度、粒徑分布、理化性質的影響(二)
> 溫度及壓強對CO2-NaCl鹽水系統(tǒng)界面張力的影響(三)
> 油乳劑疫苗黏度與穩(wěn)定性影響因素
推薦新聞Info
-
> 五種表面活性劑對粉煤灰基多孔地聚物孔結構與力學性能的調(diào)控機制(二)
> 五種表面活性劑對粉煤灰基多孔地聚物孔結構與力學性能的調(diào)控機制(一)
> 粉煤灰基多孔地聚物:五種表面活性劑降低堿液表面張力與穩(wěn)定泡沫的效能對比
> 表面活性劑對粉煤灰基多孔地聚物孔結構及性能的調(diào)控機制研究
> 人工模擬瘤胃體外發(fā)酵技術:纖維發(fā)酵中比表面積與表面張力的調(diào)控作用(二)
> 人工模擬瘤胃體外發(fā)酵技術:纖維發(fā)酵中比表面積與表面張力的調(diào)控作用(一)
> ?翅果油飲品加工工藝的創(chuàng)新與深度解析界面張力儀在其中的應用
> 基于界面張力最小化優(yōu)化PS微球制備工藝:SDS與Na?SO?濃度的選擇
> 表面張力降低視角下離子液體促進氣體水合物生成的機理探究
> 低用量、高效率:離子液體促進劑實現(xiàn)水合物生成體系表面張力最大降低53.06%
五種表面活性劑對粉煤灰基多孔地聚物孔結構與力學性能的調(diào)控機制(二)
來源:材料導報 瀏覽 30 次 發(fā)布時間:2026-04-30
2.3 XRD和FTIR分析

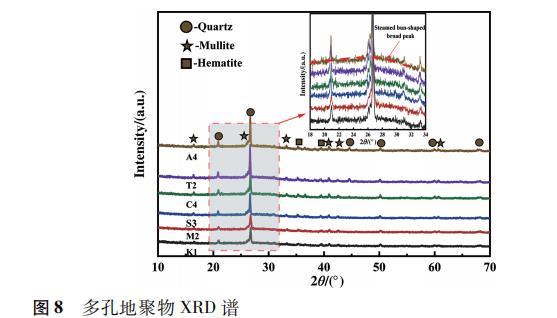

為了分析表面活性劑對多孔地聚物物相組成和化學組成的影響,對試樣進行了 XRD 和 FTIR 表征,結果如圖8所示。所有試樣均未生成新晶相,仍然能觀察到18~32°之間代表 K-A-S-H 凝膠的饅頭狀寬泛峰,說明加入表面活性劑后不能阻礙地聚物凝膠生成。譜圖中代表石英和莫來石晶體的特征峰明顯,但是峰的強度不同,可以看出摻入離子表面活性劑 Meap-k, SDS, CTAB 后,石英峰強度比摻入非離子表面活性劑 Tween-80, APG 的強度低。研究表明,表面活性劑可以通過吸附到原材料、凝膠和相間邊界的表面上而影響地聚物,石英相的峰強變化可能是由于表面活性劑影響了石英的轉化。離子型表面活性劑因其分子結構與石英表面電荷匹配性較差,導致其在石英表面的吸附效率較低。石英顆粒未被過度包裹,堿性溶液與石英的接觸未被顯著抑制,石英溶解量接近未添加表面活性劑的體系。
Fig.8 多孔地聚物的XRD譜圖

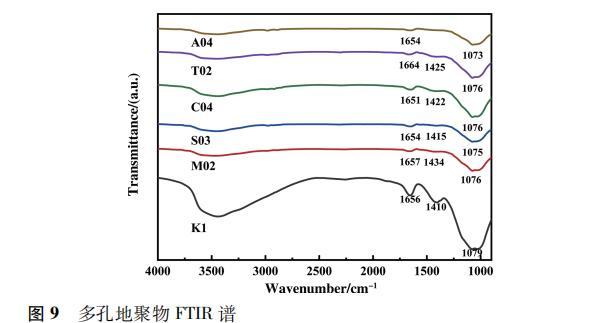

圖9為不同表面活性劑添加量的多孔地聚物的 FTIR 譜,在1650~1660 cm-1 處的弱峰是由于 O-H 鍵的彎曲振動。這些峰的強度變化可以歸因于多孔地聚物中存在的結構水。在地聚物體系中,尤其是在堿性條件下,KOH 與空氣中的 CO2 反應,會形成 K2CO3 等碳酸鹽。因此在1410~1430 cm-1處的吸收帶對應于 O-C-O 的伸縮振動峰,確認了碳酸鹽基團的存在。在1079 cm-1 附近的吸收峰歸屬于聚合過程中形成的 Si-O-T (T為Al或K)鍵的不對稱伸縮振動,是與堿性鋁硅酸鹽凝膠相關的重要峰,這意味著基體中發(fā)生了化學變化,即生成了 K-A-S-H 凝膠,這一結果與XRD的分析結果相對應,即表面活性劑的加入不會阻止水化反應的進行。
Fig.9 多孔地聚物的FTIR譜圖
2.4 比強度和密度分析

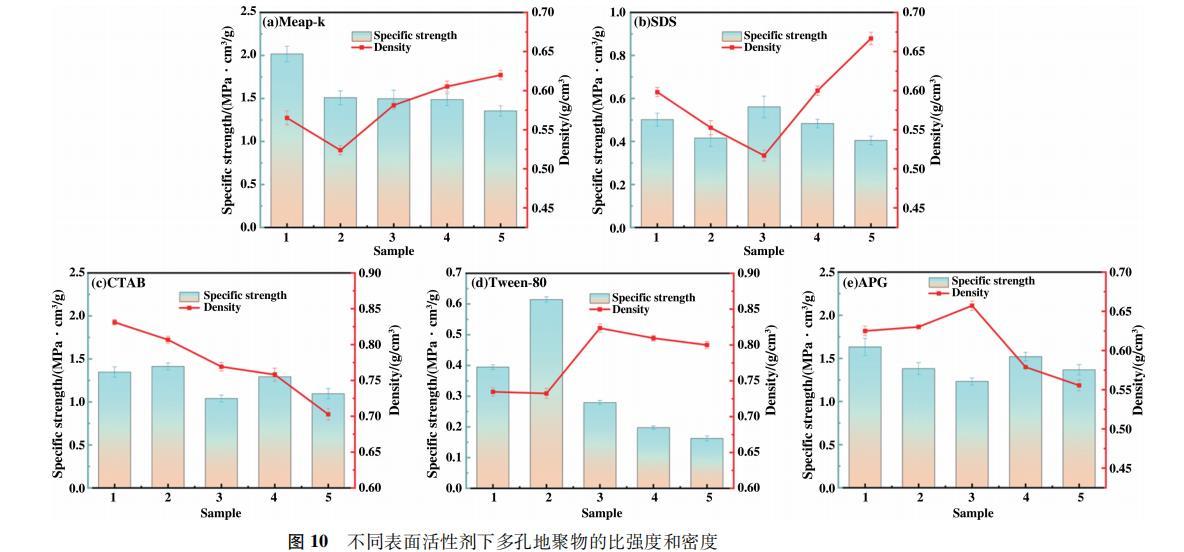

為了探究添加不同類型和濃度的表面活性劑對材料力學性能的影響,進行了抗壓強度測試、密度測試及比強度(抗壓強度與密度的比值)計算,結果如圖10所示。未添加表面活性劑的 K1 樣品比強度最高(21.34 MPa·cm3/g)。添加后比強度顯著下降,其中 Meap-k, CTAB 和 APG 的比強度均超過1.03 MPa·cm3/g,而 Tween-80 和 SDS 的比強度則低于0.60 MPa·cm3/g。M1試樣的比強度為2.01 MPa·cm3/g,隨著 Meap-k 摻量的增加,比強度呈現(xiàn)先降低后穩(wěn)定的趨勢。S3試樣的比強度為0.56 MPa·cm3/g,添加 SDS 的試樣表現(xiàn)出先減小后增大的變化規(guī)律。
在添加 CTAB 的試樣中,C1, C2 和 C4 試樣的比強度相近,均在1.10 MPa·cm3/g左右。T2試樣的比強度為0.61 MPa·cm3/g,在五組樣品中相對較高。A1 和 A4 試樣的比強度分別為1.63 和 1.52 MPa·cm3/g,表現(xiàn)出較好的力學性能。表面活性劑類型對比強度影響顯著,原因在于:摻 Meap-k 時,雖孔隙率高,但多孔結構緊實,比強度較高;CTAB 生成較多閉孔,APG 生成小孔徑分布孔隙,均有助于增加抗壓強度;而摻 SDS 時,地聚物結構較疏松;Tween-80 生成較大孔徑通孔,導致抗壓強度下降。
密度測試結果顯示,K1密度最大,為1.67 g/cm3。Meap-k 和 CTAB 的密度均先減后增,分別在 M2 和 S3 試樣達最低點(0.52 g/cm3)。CTAB 的密度隨摻量增加而持續(xù)下降。T2 試樣的密度在添加 Tween-80 的試樣中最低,為0.73 g/cm3。APG 的密度則呈現(xiàn)先增后減的變化趨勢。
綜合孔隙率、比強度和密度測試結果,確定幾種表面活性劑最佳添加量:Meap-k 0.04%, SDS 3%, CTAB 2%, Tween-80 1%, APG 0.7%,以獲得最佳多孔地聚物性能。本研究揭示了表面活性劑種類對多孔地聚物制備的顯著影響,表明通過調(diào)整表面活性劑類型和用量,可定制材料性能以滿足應用需求。深入理解其作用機制,對探索不同類型表面活性劑的協(xié)同效應至關重要,為地聚物性能優(yōu)化提供了理論基礎。
Fig.10 不同表面活性劑下多孔地聚物的比強度與密度
3 結論
本工作系統(tǒng)探討了五種表面活性劑(Meap-k, APG, Tween-80, SDS, CTAB)對粉煤灰基多孔地聚物孔結構與力學性能的調(diào)控機制。實驗結果表明,所有表面活性劑的引入均能顯著降低堿性溶液的表面張力,并通過延緩漿料發(fā)泡進程、增強泡沫穩(wěn)定性優(yōu)化了發(fā)泡工藝。具體而言,表面活性劑延長了氣泡形成與穩(wěn)定時間,從而為形成均勻孔結構提供了動力學條件。XRD 和 FTIR 分析顯示,表面活性劑的加入并未改變地聚物的物相組成和化學組成。進一步分析孔結構特征發(fā)現(xiàn),不同表面活性劑對孔形態(tài)與孔徑分布具有特異性調(diào)控作用,SEM 及孔徑分布測試顯示,表面活性劑類型與添加量是決定孔結構的關鍵因素。
通過綜合評估比強度、密度與孔結構參數(shù),五種表面活性劑的性能排序為 Meap-k > APG > Tween-80 > SDS > CTAB。其中,Meap-k 在0.04%低添加量下即展現(xiàn)出最優(yōu)異的調(diào)控效果,而 SDS, CTAB, Tween-80 和 APG 的最佳添加量分別為3%、2%、1%和0.7%。該研究為定向設計高性能多孔地聚物提供了理論依據(jù)與工藝優(yōu)化方案。
