合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀應(yīng)用：研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用（三）
> 聯(lián)結(jié)基對(duì)磺酸鹽型雙子表面活性劑界面行為及泡沫穩(wěn)定性的作用機(jī)制（二）
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——材料和方法
> 基于界面張力消失法計(jì)算CO2-原油最小混相壓力
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
> 新型多羥基苯磺酸鹽驅(qū)油劑的界面張力優(yōu)化及油田應(yīng)用潛力分析（一）
> 彈性薄膜表面張力對(duì)由薄膜型聲學(xué)超材料隔聲性能的影響
> 肺內(nèi)液表面張力的作用、臨床意義及測(cè)量方法（一）
> 二氧化碳?xì)怏w保護(hù)焊表面張力過(guò)渡的解決辦法
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)原料及研究方法
推薦新聞Info
-
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（四）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（三）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（二）
> 表面張力對(duì)機(jī)械結(jié)合面接觸載荷、真實(shí)接觸面積以及接觸剛度的影響規(guī)律（一）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（二）
> 一種改進(jìn)的CSF模型：用于SPH流體仿真的光滑表面張力模擬（一）
> 減弱賈敏效應(yīng)的方法|表面活性劑改善賈敏效應(yīng)實(shí)驗(yàn)
> 賈敏效應(yīng)實(shí)驗(yàn)方法與步驟、結(jié)果
> 賈敏效應(yīng)機(jī)理、影響因素及其在低滲透油藏開(kāi)發(fā)中的危害（一）
> 面向高效環(huán)保滅火劑的界面張力最小化：短鏈氟碳復(fù)配體系的設(shè)計(jì)與解析（四）
影響鋁粒進(jìn)入鋼液程度排序：渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來(lái)源：《煉鋼》張 勇，劉 勇，彭集棚，程樹(shù)森 瀏覽 1276 次 發(fā)布時(shí)間:2024-08-21

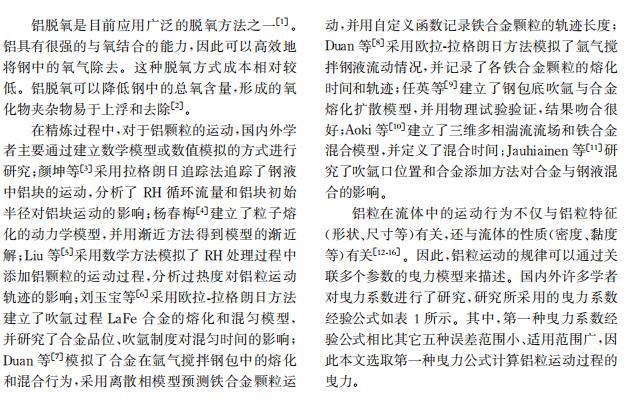

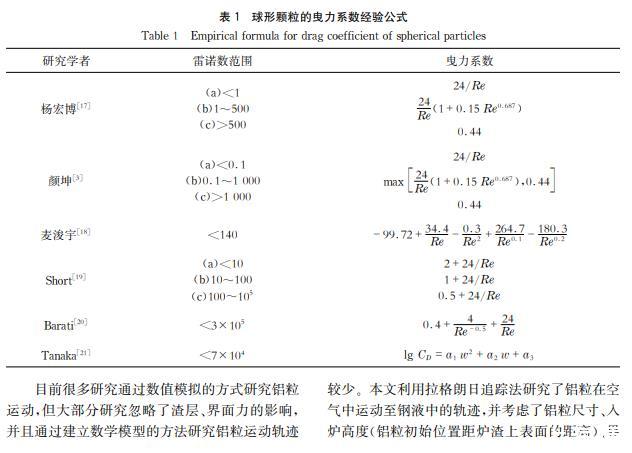

摘要： 二次精煉過(guò)程中，鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一，但純鋁的密度小于鋼液，能否穿越渣層與鋼液接觸及接觸時(shí)間對(duì)鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下，通過(guò)對(duì)鋁粒運(yùn)動(dòng)過(guò)程受力分析，建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動(dòng)數(shù)學(xué)模型，明晰鋁粒尺寸及入爐高度對(duì)鋁粒運(yùn)動(dòng)軌跡的影響。

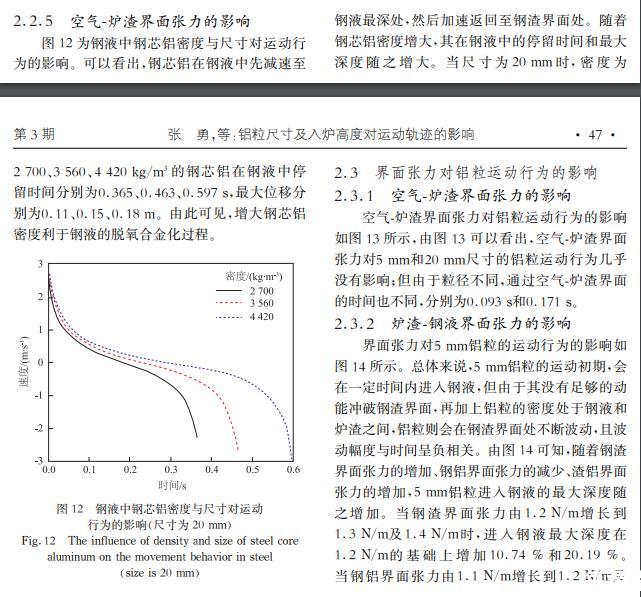

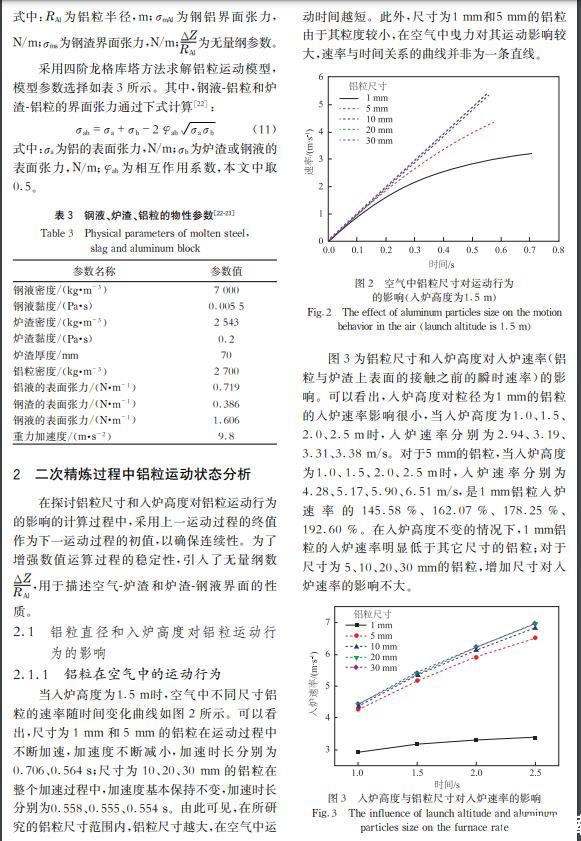

結(jié)果表明：在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下，1 mm和5 mm的鋁粒在渣鋼界面處波動(dòng)；入爐高度為1 m時(shí)，粒徑為10 mm的鋁粒停留在渣鋼界面處，但在入爐高度為1.5 m及以上時(shí)可以進(jìn)入鋼液；20 mm及以上尺寸的鋁?？梢赃M(jìn)入鋼液。在入爐高度為1 m時(shí)、30 mm尺寸的鋁粒在鋼液中的停留時(shí)間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %；在鋁粒尺寸為20 mm時(shí)、入爐高度為1.5 m時(shí)的鋁粒在鋼液中的停留時(shí)間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

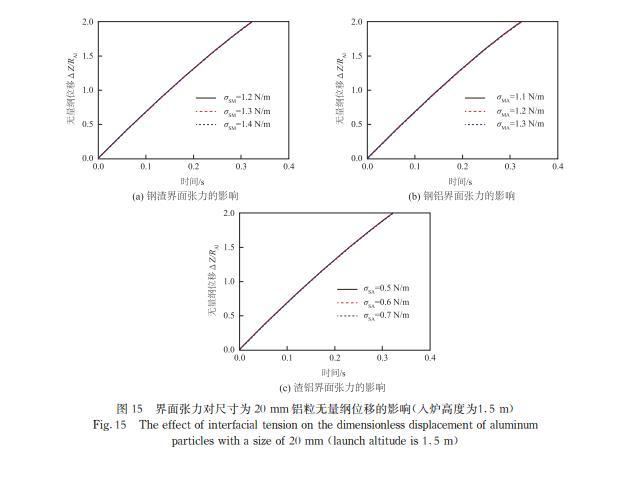

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液，而鋁粒的尺寸大于20 mm，界面張力對(duì)鋁塊運(yùn)動(dòng)幾乎沒(méi)有影響；增大密度會(huì)使鋼芯鋁在鋼液中停留更長(zhǎng)時(shí)間，有利于鋼液脫氧。
